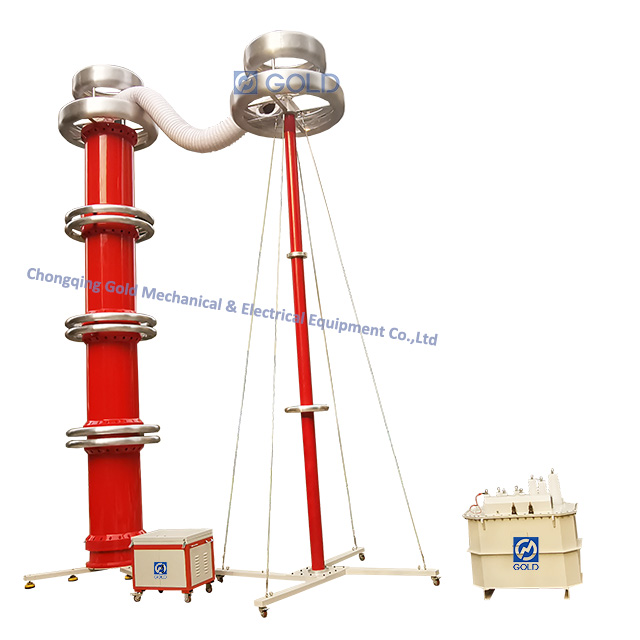

Seri Peralatan Uji Tahan HV HV Resonansi AC Hipot Test System untuk Kabel dan SWITCHGEAR GIS
1. Pengenalan GDXZ Series Resonant AC Hipot Test System:
GDXZ Series Resonant AC HIPOT System Test memiliki berbagai aplikasi, terutama untuk pengujian tegangan AC yang tahan terhadap kabel silang, generator hidroelektrik, transformator daya, CT PT, busbar, GIS, dll.
Catu daya resonansi seri menghasilkan tegangan tinggi dan arus tinggi melalui resonansi reaktor resonansi dan kapasitor yang diuji. Di seluruh sistem, catu daya hanya perlu memberikan konsumsi aktif sistem, oleh karena itu, yang diperlukan Konsumsi daya untuk percobaan hanya 1/q dari kapasitas uji, sangat mengurangi kapasitas catu daya yang diperlukan.
2. Komponen utama GDXZ SERI SISTEM UJI HIPOT AC Resonant (misalnya: 2800KVA, 700kV)
3. Indeks teknis
(1) Kapasitas Dinilai: 2800KVA (Dapatkah kustomisasi kapasitas pengenal yang berbeda sesuai kebutuhan pelanggan)
(2) Tegangan Nilai: 700kV (Dapatkah kustomisasi tegangan pengenal yang berbeda sesuai kebutuhan pelanggan)
(3) Nilai arus: 4a
(4) Akurasi Pengukuran: Nilai Efektif 1.5 Kelas
(5) Frekuensi kerja: 30-300Hz
(6) Bentuk gelombang keluaran: gelombang sinus
(7) Faktor Kualitas: Perangkat itu sendiri Q≥30 (F = 45Hz)
(8) Laju distorsi bentuk gelombang: tingkat distorsi gelombang tegangan output ≤ 1%
(9) Catu daya input: Tiga Fase 380V, 50/60Hz. (atau sesuai persyaratan pelanggan).
(10) Waktu Kerja: Di bawah beban pengenal, izinkan pekerjaan terus menerus 60 menit; Tingkat tegangan 1,1 kali selama 1 menit
(11) Kenaikan suhu: kenaikan suhu ≤65k setelah operasi kontinu di bawah beban pengenal selama 60 menit
(12) Fungsi Perlindungan: Tegangan Tingkat, Overcurrent, Nol Start, System Detuning (Flashover) dan Fungsi Perlindungan Lainnya.
(13) Suhu sekitar: -20 ℃ -55 ℃
(14) Kelembaban relatif: ≤90%RH
(15) Ketinggian: ≤2000 meter
4. Tentukan kapasitasnya
Desain 4 reaktor, dan reaktor tunggal adalah 700kVA/175KV/4A/1240H. Total kapasitasnya adalah 2800 kVA.
AC tahan uji tegangan 500kV dan di bawah GIS, switchgear dan peralatan gardu lainnya. Frekuensi uji adalah 30-300Hz, kapasitansi ≤0.017uf. Tegangan uji tidak melebihi 700kV, dan waktu pengujian adalah 1 menit.
Gunakan empat reaktor secara seri (faktor 1.2), lalu L = 124*4*1.2 = 595H, lalu:
Frekuensi uji: f = 1/2π√lc = 1/(2*3.14*√595*0.017*10-6) = 50Hz
Tes saat ini: i = 2πfcu test = 2π*50*0,017*10-6*660*103 = 3.6a
Kapasitas perangkat ditetapkan pada 2800kVA/700KV, dibagi menjadi 4 reaktor, dan reaktor tunggal adalah 700kVA/175KV/4A/124H. Penggunaan reaktor secara seri dan paralel dapat memenuhi persyaratan pengujian di atas dari produk yang diuji.
5. Apa yang harus kita perhatikan sebelumnya Tes Resonansi Seri untuk GIS?
Tes tegangan tahan GIS AC juga disebut uji resonansi seri GIS. Setelah peralatan GIS dipasang dan didebug di lokasi, diperlukan tes tegangan tahan. Penting untuk memeriksa apakah kinerja isolasi setelah instalasi keseluruhan utuh, menganalisis dan memverifikasi apakah ada berbagai bahaya tersembunyi yang akan menyebabkan kegagalan GIS, dan penggunaan GIS tidak akan bekerja secara normal.
1) Objek uji harus dipasang sepenuhnya, meningkat ke kepadatan pengenal, dan resonansi tes yang tahan terhadap uji tegangan hanya dapat dilakukan setelah uji kedap udara dan pengukuran kelembaban gas dilewati.
2) Sebelum uji tegangan tahan, resistensi isolasi produk uji harus diukur.
3) Sebelum uji tegangan tahan, belitan sekunder dari semua transformer arus pada GIS harus dihubungkan pendek dan dibumikan.
4) Sebelum uji tegangan tahan, kabel tegangan tinggi, saluran overhead, transformator daya dan transformator tegangan elektromagnetik harus diisolasi (jika catu daya konversi frekuensi digunakan, transformator tegangan elektromagnetik tidak akan menyebabkan saturasi magnetik setelah perhitungan frekuensi, dan CAN dapat Juga digunakan bersama dengan sirkuit utama untuk uji tegangan tahan), penangkap petir dan celah percikan pelindung.
5) Setiap bagian dari sirkuit utama GIS harus diuji untuk tegangan tahan.

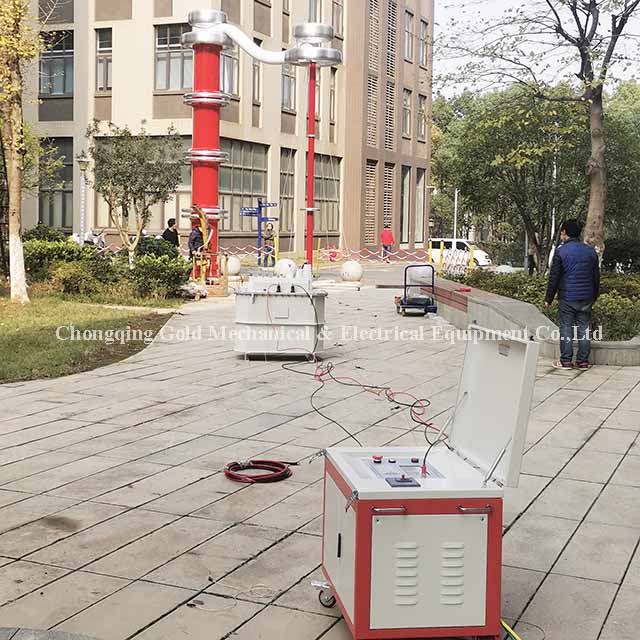

6. Seri GDXZ SERSONANT AC HIPOT TEST SYSTEM di situs pengujian:
Proyek NGCP di Filipina
Pengujian GIS
Pengujian Kabel Daya 230kV
